LEISTUNGEN

Antennenentwicklung und HF-Systemdesign

Neuentwicklung, Optimierung oder Produktanpassung: Wir übernehmen die technischen Aufgaben entlang Ihres gesamten HF-Signalpfads.

ZUSAMMENARBEIT

Drei Ausgangspunkte. Ein durchgängiger Entwicklungsprozess.

01

Neu entwickeln

Frequenzplan, Bauraum, Schnittstellen und Zielwerte bilden die Basis für Konzept, Simulation, Schaltung, Layout und Prototyp.

02

Bestehendes optimieren

Wir messen den Ist-Zustand, lokalisieren die begrenzende Stelle und ändern Antenne, Matching, Layout oder Integration gezielt.

03

Serienprodukt anpassen

Wir prüfen unser Produktprogramm und passen Abstimmung, Anschluss, Kabel oder Mechanik an Ihr Gerät an.

SYSTEMBETRACHTUNG

Von der Antenne bis zum Funkchip.

AntenneAnpassungFilter / LNAKabel / SteckerPCB / ÜbergängeHF-Chip

Die Reihenfolge und Kombination der Komponenten richtet sich nach Sende- und Empfangspfad. Wir betrachten Impedanz, Dämpfung, Rauschen und Kopplung an jeder Schnittstelle.

DER GESAMTE HF-PFAD

Jede Schnittstelle entscheidet.

Vom Antennenelement über Filter, LNA und Kabel bis zur Impedanzführung auf der Leiterplatte und zum HF-Chip: Wir entwickeln, optimieren und messen die gesamte Verbindung.

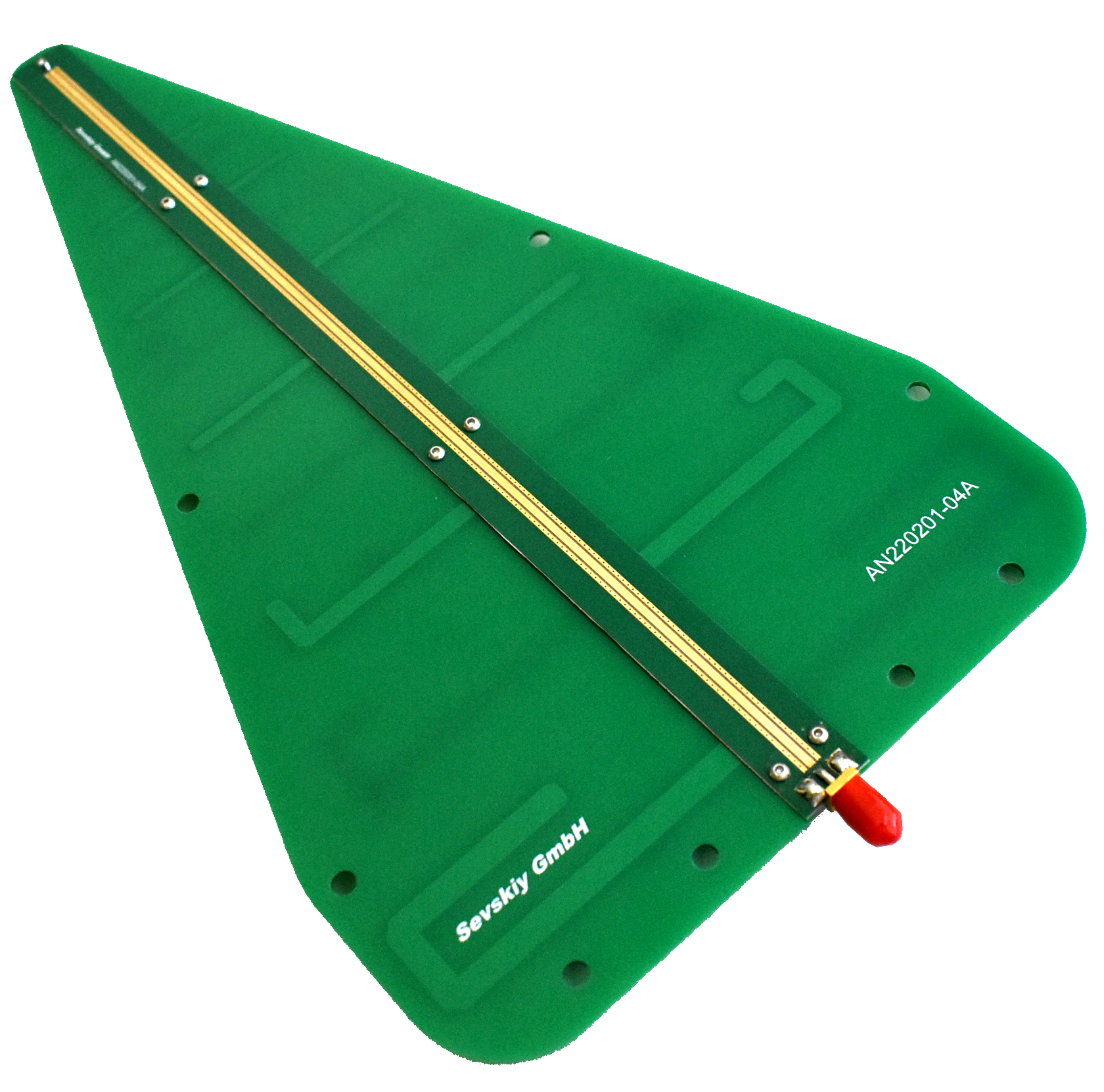

01 / ANTENNEEmpfangen und abstrahlen

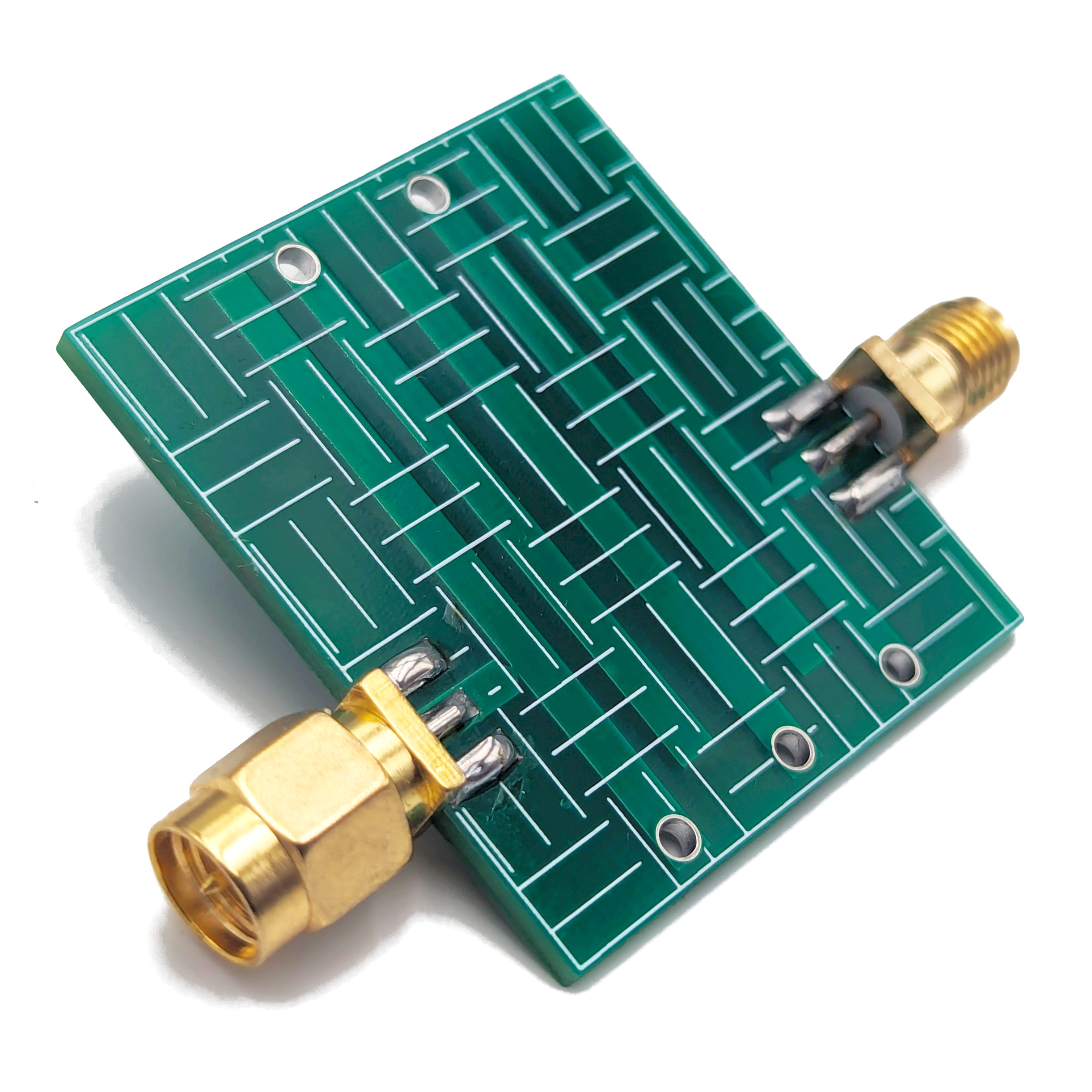

02 / FILTERStörsignale unterdrücken

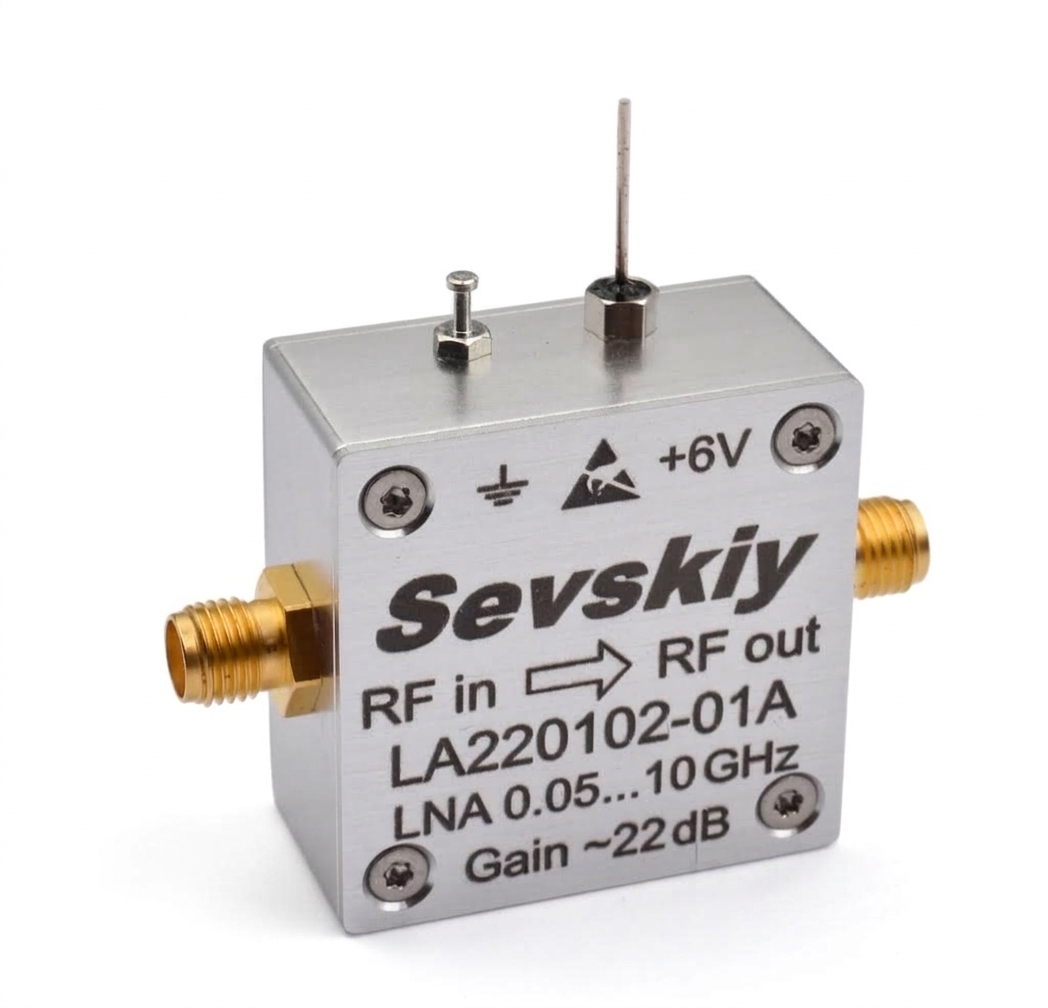

03 / LNASchwache Signale verstärken

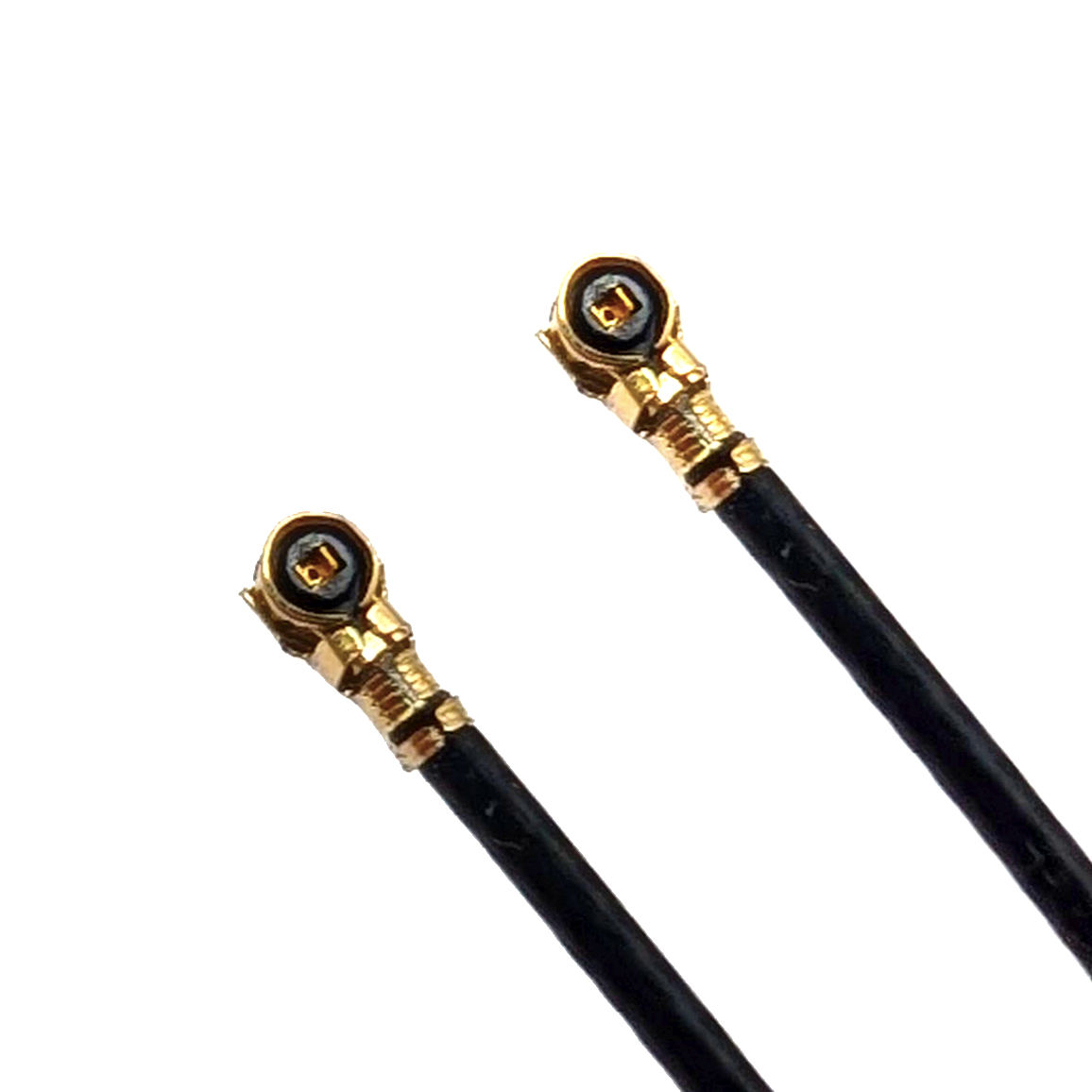

04 / KABELHF verlustarm verbinden
Antennenentwicklung im Detail →

01 / Embedded-Antenne bis Antennenarray

Antennen und Antennensysteme

Wir entwickeln passive und aktive Antennen für die konkrete Einbausituation. Leiterplatte, Gehäuse, Massefläche, Befestigung und die Nähe zum Benutzer gehen in die elektromagnetische Auslegung ein.

  • PCB-, FPC-, Draht-, Dipol-, Monopol-, Patch- und Breitbandantennen; Vivaldi- und logarithmisch-periodische Strukturen.
  • Multiband-, Diversity- und MIMO-Anordnungen; linear, dual oder zirkular polarisierte Arrays, Phased Arrays und Speisenetzwerke.
  • Bewertung von Eingangsimpedanz, S11, Bandbreite, Strahlungswirkungsgrad, realisiertem Gewinn, Richtdiagramm, Polarisation und gegenseitiger Kopplung.

Ihr ErgebnisAntennengeometrie, Integrationsempfehlung, Anpassnetzwerk und nachvollziehbare Simulations- und Messergebnisse.

02 / Signalqualität im Frontend

HF-Schaltungen, Filter und Verstärker

Wir entwerfen HF-Baugruppen und stimmen sie auf Signalpegel, Frequenzplan und Störumgebung ab. Beim Empfangspfad betrachten wir Verstärkung und Rauschzahl gemeinsam mit den Verlusten vor dem ersten Verstärker.

  • Bandpass-, Tiefpass- und Sperrfilter; Leistungsverteiler, Wilkinson-Teiler, Koppler, Duplexer und Speisenetzwerke.
  • Rauscharme Verstärker (LNA), aktive GNSS-Antennen, Signalverteilung, Versorgung und Schutzbeschaltung.
  • Durchlass- und Sperrdämpfung, Rückflussdämpfung, Verstärkung, Rauschzahl, Linearität und Intermodulation; EM- und Schaltungssimulation parasitärer Effekte.

Ihr ErgebnisSchaltplan, Bauteilauswahl, HF-Layout, Prototypen und vereinbarte Messdaten der Baugruppe.

03 / Vom Antennenanschluss bis zum HF-Chip

HF-Layout und Übergänge

Wir prüfen und optimieren den vollständigen HF-Pfad auf der Leiterplatte. Ein nominell 50-Ω-Leiterzug allein garantiert noch keinen verlustarmen Übergang zwischen Bauteilen, Lagen und Steckverbindern.

  • Stack-up, Microstrip und koplanare Leitungen, Referenzflächen, Rückstrompfade, Via-Fencing und Lagenwechsel.
  • Steckverbinder-Launches, Koax-zu-PCB-Übergänge, Pads, Matching-Netzwerke, Bondverbindungen und Testadapter.
  • S-Parameter, Einfüge- und Rückflussdämpfung, Übersprechen, Resonanzen und die Kopplung zwischen Funkmodulen.

Ihr ErgebnisKommentiertes Layout-Review mit priorisierten Änderungen oder ein abgestimmtes Redesign samt Simulation kritischer Übergänge.

04 / Entscheidungen vor dem ersten Muster

EM-Simulation und Machbarkeit

Wir übersetzen Frequenzbänder, Geometrie und Zielwerte in ein Simulationsmodell. Variantenvergleiche zeigen, welche Antennenposition, Speisung oder Gehäuseänderung technisch sinnvoll ist.

  • 3D-Vollwellensimulation von Antenne, Leiterplatte, Kabeln, Gehäuse und benachbarten leitenden oder dielektrischen Strukturen.
  • Parameterstudien, Feld- und Stromverteilungen, Kopplung, Resonanzen sowie Schaltungs- und Netzwerkanalyse.
  • Abgleich mit Messdaten, Bewertung von Materialeinflüssen und Fertigungstoleranzen sowie dokumentierte Modellannahmen.

Ihr ErgebnisMachbarkeitsbewertung, Variantenvergleich und Designempfehlung mit klaren technischen Randbedingungen.

05 / Simulation am eingebauten Produkt überprüfen

HF-Messung und Fehleranalyse

Wir charakterisieren Antennen und HF-Baugruppen und suchen die Ursache unzureichender Reichweite oder Empfangsqualität. Dazu trennen wir Fehlanpassung, Leitungsverluste, Störkopplung und Abschattung messtechnisch voneinander.

  • Vektorielle Netzwerkanalyse, S-Parameter, Bandbreite, Isolation und Entkopplung; Abstrahlung, Gewinn und Wirkungsgrad.
  • Messungen von Ausgangsleistung, Verstärkung, Rauschzahl und IP3; Vergleich mehrerer Integrations- und Matching-Varianten.
  • Messung im Gehäuse und am vorgesehenen Einbauort; MATLAB-gestützte Automatisierung und Auswertung.

Ihr ErgebnisMessbericht mit Aufbau, Randbedingungen, Befunden und konkreten Optimierungsmaßnahmen. Zulassungsprüfungen werden als eigener Umfang vereinbart.

06 / Elektronik und Mechanik zusammen entwickeln

Funkmodule, Prototypen und Integration

Wir entwickeln Funkplatinen und integrieren Antennen in bestehende Elektronik. Bei kompakten Geräten behandeln wir Versorgung, digitale Störquellen, Batterie, Gehäuse und Antenne als zusammenhängendes System.

  • SoC- und Komponentenauswahl, Schaltplan, HF-gerechtes PCB-Layout, Matching und Antennenintegration.
  • Musterbestückung, Reflow- und Handlötung, Inbetriebnahme, 3D-Druck und mechanische Integrationsmuster.
  • Koexistenz von LTE, WLAN, Bluetooth, UWB und GNSS; Anpassungen am Prototyp sowie technische Abstimmung mit Ihrem Team.

Ihr ErgebnisFunktionsmuster, Schaltungs- und Layoutunterlagen, Integrationshinweise und Messdaten für die nächste Entwicklungsentscheidung.

07 / Felder, Kopplung und Abschirmung

Mikrowellentechnik, EMV und Energieübertragung

Wir bearbeiten auch Aufgaben außerhalb klassischer Funkmodule: Hohlleiter, Resonatoren, Hochleistungs-Mikrowellenbaugruppen und induktive Energieübertragung. Unsere Erfahrung reicht von Implantat-Ladesystemen bis zu industriellen Mikrowellenanwendungen.

  • Feldverteilung und Moden in Resonatoren, Leistungsübertragung und -verteilung, Materialeinflüsse und Antennenspeisungen.
  • Elektromagnetische Verträglichkeit zwischen Kommunikations- und Sensorsystemen; Schirmung, Leckstrahlung und mikrowellendichte Konstruktionen.
  • Kopplungsspulen und drahtlose Energieübertragung; Analyse hochfrequenter Felder und technische Schutzmaßnahmen.

Ihr ErgebnisFeldanalyse und konstruktive Maßnahmen, abgestimmt auf Leistung, Frequenz, Einbauumgebung und das vereinbarte Prüfziel.

08 / Vom eigenen Serienprodukt zur kundenspezifischen Variante

Produktanpassung und Massenfertigung

Wir prüfen zunächst, ob eine vorhandene Antenne, ein Filter, LNA oder eine Kabelkonfektion Ihre Anforderungen erfüllt. Bei Bedarf passen wir das Produkt an oder entwickeln eine neue Ausführung und übernehmen auf Wunsch die Massenfertigung.

  • Frequenzabstimmung im Gerät, Kabellänge und Steckverbinder, Montageform, Abmessungen und mechanische Integration.
  • Design for Manufacturing, Material- und Lieferantenauswahl, Fertigungsunterlagen, Stücklisten und Prüfkonzept.
  • Muster- und Serienfertigung mit spezialisierten Partnern, Wareneingangs- und Endprüfung, Produktionsbetreuung und technische Dokumentation.

Ihr ErgebnisFreigegebene Produktausführung mit vereinbarten elektrischen, mechanischen und qualitativen Anforderungen.

PROJEKTABLAUF

Vom Lastenheft zur freigegebenen Ausführung.

Wir vereinbaren Zielwerte, Liefergegenstände und Prüfbedingungen. Danach folgen Konzept und Simulation, Schaltungs- und Layoutentwurf, Musterbau sowie Messung im vorgesehenen Einbauzustand. Abweichungen werden in nachvollziehbaren Iterationen bearbeitet.

Für die Serie stimmen wir Fertigungsdaten, Toleranzen, Prüfmittel und Qualitätskriterien ab. Vertraulichkeit, Nutzungsrechte und Entwicklungsumfang werden projektspezifisch vereinbart. Auch einzelne Layout-Reviews, Machbarkeitsstudien und Messaufgaben sind möglich.

ABLAUF

Vier Schritte zur passenden HF-Lösung.

Wir klären Frequenzen, Bauraum und Zielwerte; prüfen Varianten per Simulation und messen Muster im Gerät.

Technische Leistungen →
  1. 01Frequenzbänder, Gehäuse und Einbaulage erfassen
  2. 023D-Feldsimulation, Schaltung und Layout auslegen
  3. 03S-Parameter, Strahlung und Signalpfad messen
  4. 04Prototyp optimieren und Massenfertigung übernehmen
Seit 2009Antennen- und HF-Entwicklung
26,5 GHzVNA-Messbereich
5Produktgruppen

PRODUKTE

Vom Antennenanschluss bis zum Funkchip.

Antennen, rauscharme Verstärker, HF-Filter und Mikrokoax-Kabel: Wir wählen vorhandene Teile aus, passen sie an oder entwickeln eine neue Lösung einschließlich PCB-HF-Pfad.

PROJEKTE

Technik mit messbaren Anforderungen.

Wir zeigen ausgewählte Entwicklungsaufgaben und die technischen Schritte, mit denen wir sie bearbeiten.

24 GHz

ACC-Antennenarray

Automotive-Radar

13,56 / 868 MHz

RFID-Antennen und Transponder

Identifikation und Tracking

40 GHz

HF-Übergänge

Hochgeschwindigkeits-Datenleitungen

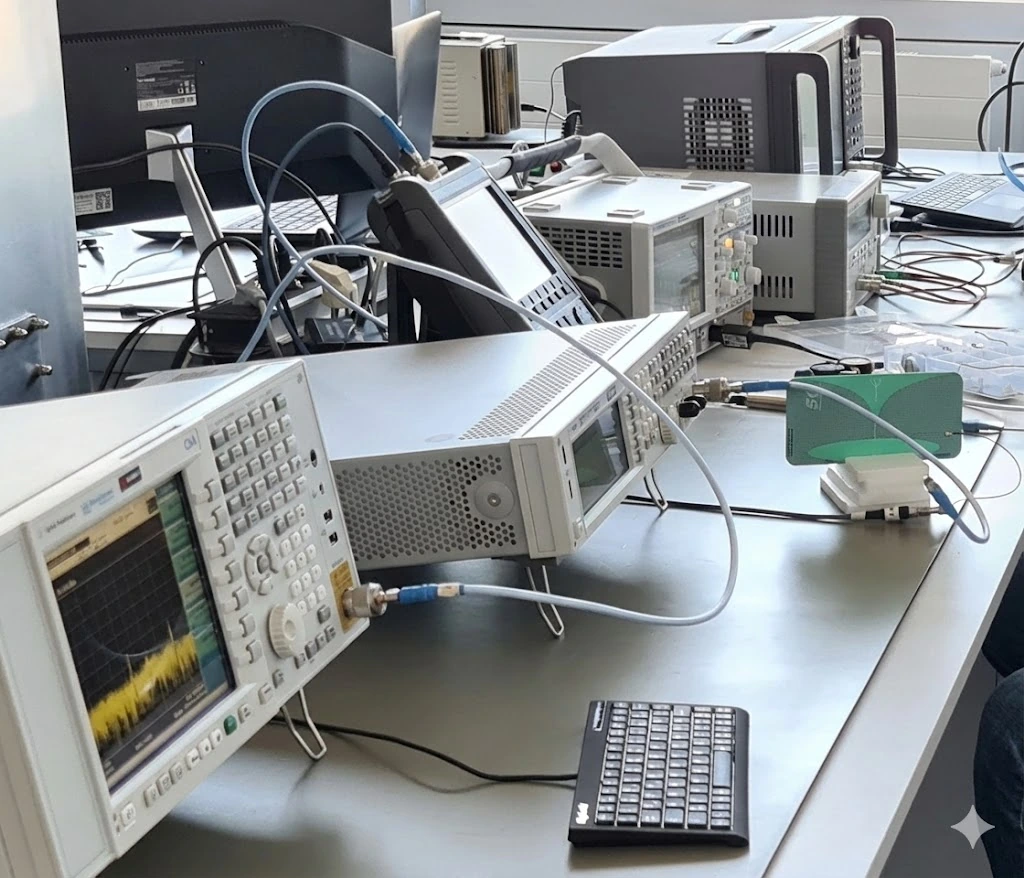

HF-Messplatz der Sevskiy GmbH

AUSSTATTUNG

Simulation trifft Messung.

3D-Vollwellensimulation mit HFSS und CST, Schaltungs- und Layoutarbeit sowie Netzwerkanalyse bis 26,5 GHz. Messungen von S-Parametern, Rauschzahl, Leistung und IP3 unterstützen die Validierung.

Ausstattung ansehen →

IHRE ANFORDERUNGEN

Besprechen wir Ihren HF-Signalpfad.

Frequenzbänder, Bauraum, Gehäuse und Zielwerte sind unser Ausgangspunkt.

Projekt anfragen ↗
